Переход через Байдарацкую губу

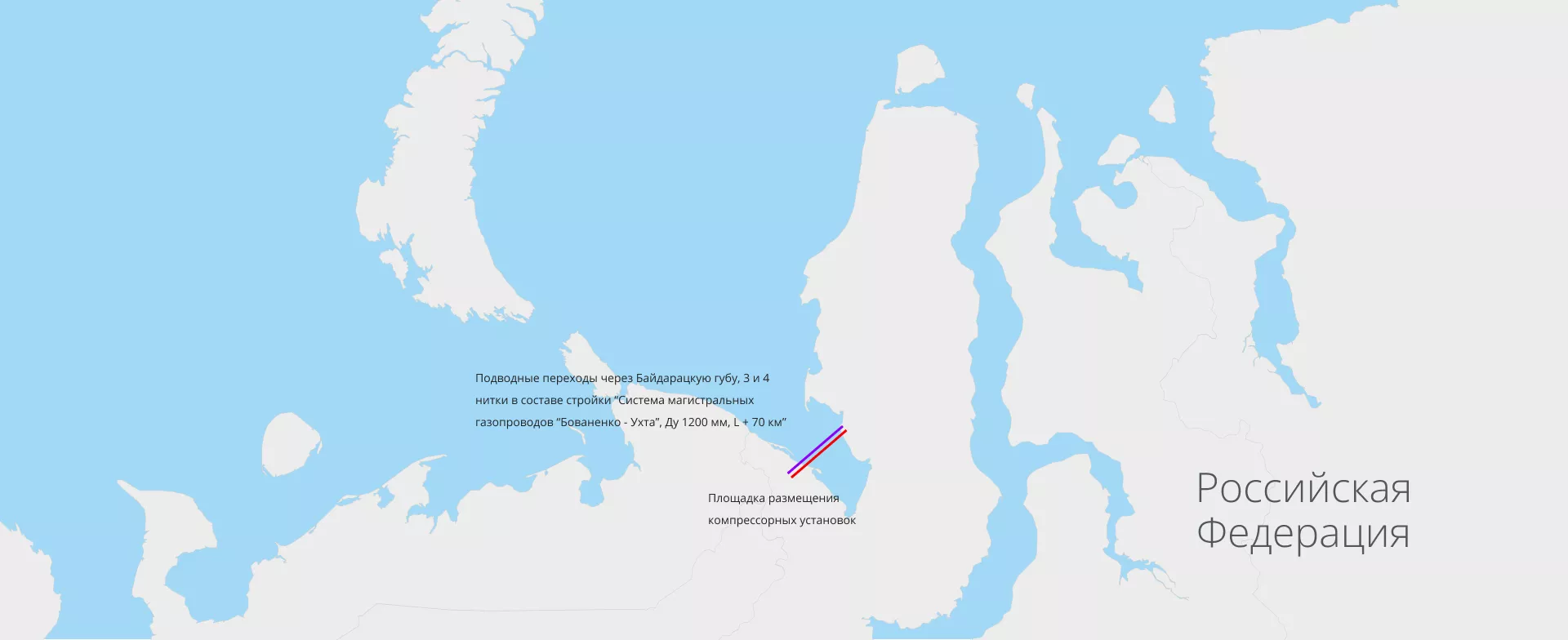

Магистральные газопроводы «Бованенково — Ухта» и «Бованенково — Ухта — 2» предназначены для транспортировки газа с полуострова Ямал в Единую систему газоснабжения России. Трасса газопровода преодолевает Байдарацкую губу — залив Карского моря, большую часть года покрытого льдом.

Нефтепроводы

Проектируемые нефтепроводы

Строящиеся нефтепроводы

Строящаяся НПС

НПС

Порты

Наши работы

Осуществление комплекса работ по очистке, калибровке, пневматическому испытанию на прочность и герметичность, осушке и азотированию газопроводов на объекте «Подводный переход через Байдарацкую губу 3-я и 4-я нитки» в составе стройки «Система магистральных газопроводов Бованенково - Ухта».

Объем работ

Комплекс предпусконаладочных работ 3-ей и 4-ой нитки газопровода Дн 1219 мм., протяженностью 70,9 км.

• Комплекс работ по очистке и калибровке • Пневматические испытания (воздухом) на прочность и герметичность давлением 14,75 МПа с применением воздушных компрессоров.
• Проведение работ по осушке воздухом внутренней полости газопровода до ТТР — 25 С, с последовательным пропуском до 14-ти поролоновых поршней.
• Проведение работ по заполнению газообразным азотом внутренней полости газопровода до концентрации не менее 98% и до давления 0,02 МПа.

1219

диаметр / мм

70,9

общая протяженность / км

14,75

испытательное давление / МПа

Для выполнения работ на проекте применялось следующее основное оборудование:

• Винтовые компрессора Sullair 1150 ХНН-1350 ХН производительностью 32,5 м3/мин, 34,5 bar.
• Винтовые компрессора Atlas Copco XRVS 476 производительностью 27,6 м3/мин, 25 bar.
• Поршневые компрессора Joy Booster W12 производительностью 50 м3/мин, 150 bar.
• Осушительные адсорберные установки ОВА - 3300, ТТР = -70 С.
• Осушительная адсорберная установка барабанного типа MDU 8000, ТТР = -50С.
• Мембранная азотная установка NPU 3000 Air Liquide, N2=99%.

Уникальность
осуществленных работ

Применение временных компрессорных станций

Организация одной из самых крупных временных компрессорных станций (использование более 30 единиц компрессорно-бустерной техники), связанной с необходимостью выполнения работ в крайне ограниченные временные интервалы из-за сложной ледовой обстановки в акватории залива Карского моря.

Комплекс пневматических испытаний

Проведение пневматических испытаний на прочность и герметичность подводных газопроводов с такими техническими параметрами в столь суровых природных условиях была осуществлена впервые в мире.

Комплексные логистические решения

Выполнен сложный комплекс логистических работ, которые позволили обеспечить проект необходимыми людскими и производственными ресурсами, как на материковой части, так и на Ямальском берегу.

Строгое соблюдение норм и правил

Строгое соблюдение норм и правил по охране труда, техники безопасности, пожарной безопасности, промышленной безопасности и экологической безопасности.
