Диагностика трубопроводов

Эффективная и безопасная эксплуатация магистральных газо- и нефтепроводов — важнейшая задача для предприятий нефтегазовой отрасли. Для надежности поставок сырья крайне необходимо осуществлять постоянный мониторинг технического состояния трубопроводных систем. Основные задачи системы диагностирования - долгосрочное прогнозирование работы объекта, раннее предупреждение дефектов и определение по результатам прогноза наиболее эффективных способов использования располагаемых материально-технических ресурсов.

Виды диагностики

Внешняя диагностика

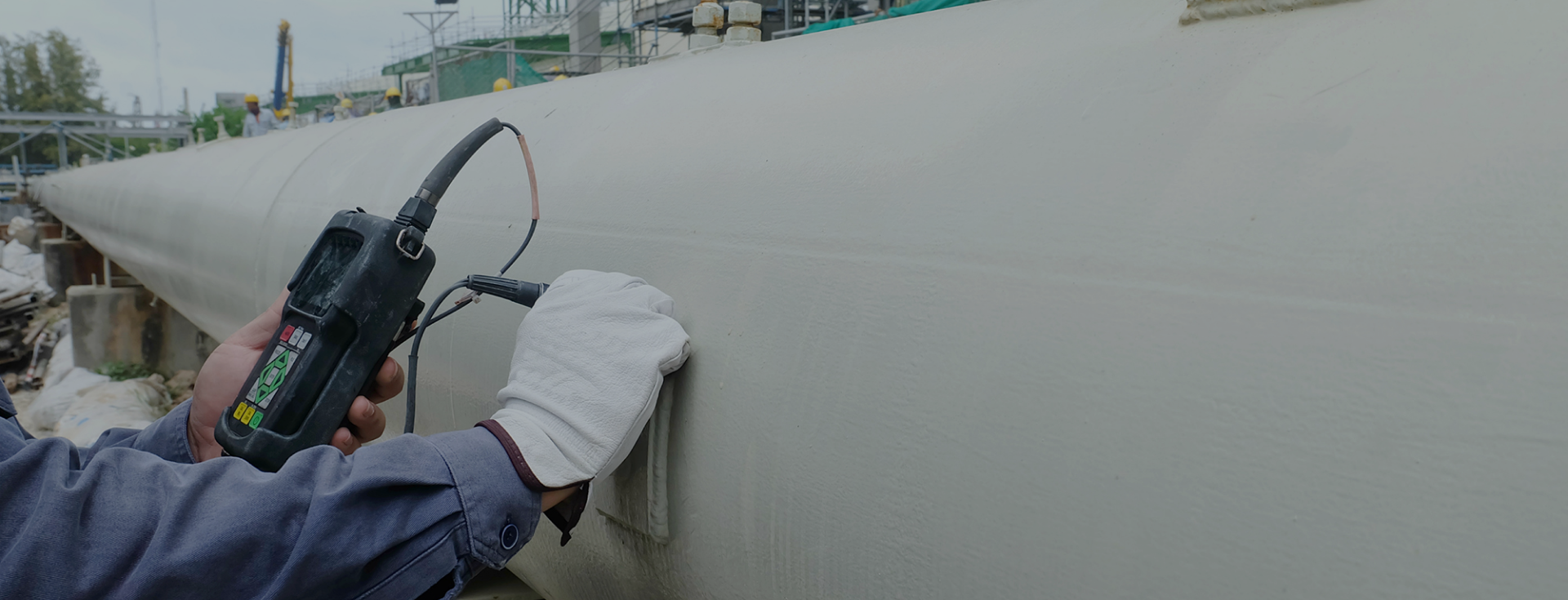

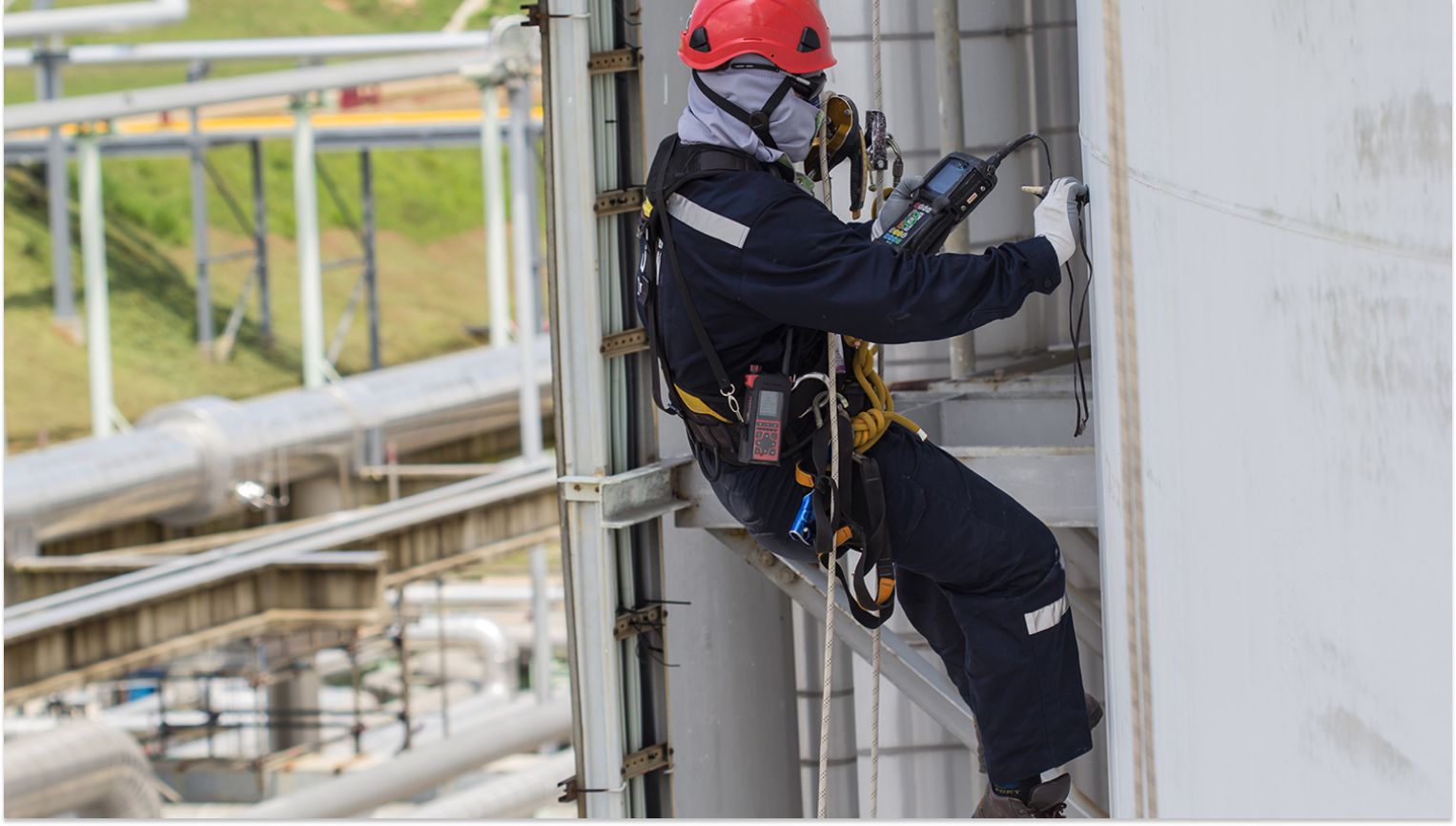

Наружная (внешняя) техническая диагностика трубопроводов, один из видов неразрушающего контроля, базирующийся на применении интегральных (пассивных) и локальных (активных) методах неразрушающего контроля. При этом используются следующие методы диагностических обследований трубопроводных систем:
  • Обследование трассы и изоляции
  • Визуально-измерительный контроль (ВИК)
  • Ультразвуковая толщинометрия
  • Ультразвуковая дефектоскопия
  • Магнитопорошковый контроль
  • Измерение твердости металла

Возможности внешней диагностики трубопроводных систем

  • картография трубопроводов;
  • оценка коррозийной агрессивности почв;
  • присутствие блуждающих токов;
  • оценка состояния изоляции трубопроводов;
  • оценка наружной поверхности трубопроводов;
  • оценка сварных швов, повреждение сварных соединений;
  • измерения фактической толщины стенок трубопровода;
  • выявления трещин стенок трубопроводов;
  • оценка механических (прочностных) характеристик стальных трубопроводных систем и других сосудов, работающих под давлением.
Внутритрубная диагностика (ВТД)
Этот комплекс работ, основанный на использовании внутритрубных инспекционных приборов, который обеспечивает получение данных о состоянии, как внутренней, так и наружной поверхности трубопроводов. Включает следующие виды диагностики трубопроводов:
Профилеметрия
Посредством профилемера измеряется профиль (геометрия) внутренней поверхности трубы, выявляются нарушения геометрии трубопровода (сужения, вмятины и пр.), подтверждается оценка проходимости газопровода.
Ультразвуковая диагностика
Чаще всего используется при исследовании труб нефтепроводов, однако возможна и ультразвуковая диагностика газопроводов. Для этого требуется создание акустического контакта датчика и трубы, где проводником является транспортируемый (временно транспортируемый – «жидкостная пробка») жидкостной продукт.

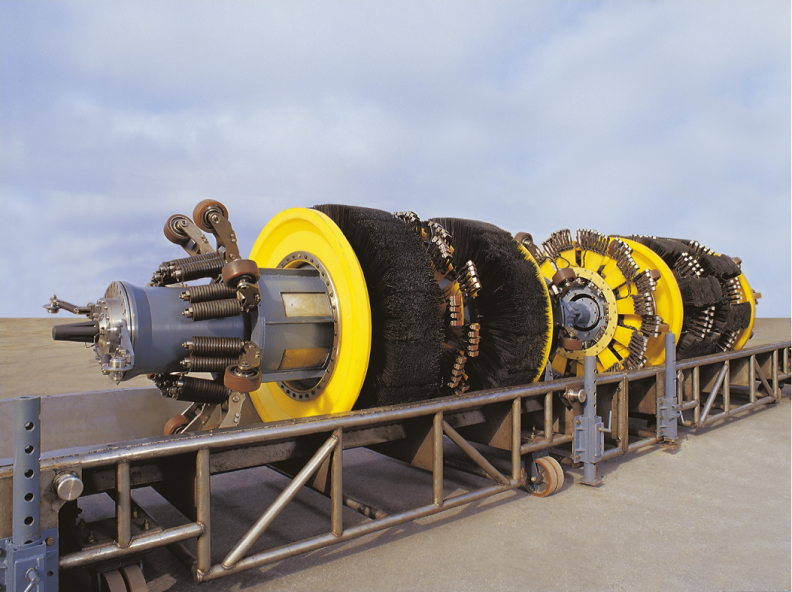

Магнитная дефектоскопия
Это самый информативный путь для обследования стальных труб. Данная диагностика трубопроводов используется на нефтяных и газовых трубопроводах. С помощью этой технологии можно выявить виды, размеры и расположение дефектов. Метод заключается в регистрации полей рассеяния, формирующихся при намагничивании стенки трубы. На месте обнаружения дефекта часть магнитного потока рассеивается, что улавливается датчиком.
– Бампер
– Антенна приемопередатчика
– Коническая манжета
– Колесо одометра
– Карданы
– Полоз
– Носитель датчиков
– Шланги для омывания датчиков
– Манжеты
– Датчики
+
+
+
+
+
+
+
+
+
+
+

Возможности внутритрубной диагностики

  • выполнение картографии трубопроводных систем
  • выявление дефектов геометрии внутренней поверхности трубопровода (сколы, гофры, вмятины, сужения)
  • дефекты потери (истончения) металла стенки трубопроводов (коррозия, трещины)
  • дефекты сварных швов
  • классификации дефектов по степени опасности
  • подготовка программы ремонта трубопроводных систем
