Осушка внутренней полости трубопроводов

Для трубопроводов природного газа необходима тщательная осушка или кондиционирование внутренней полости трубопровода, чтобы предотвратить образование гидратов и обеспечить необходимую чистоту продукта при вводе в эксплуатацию трубопровода.
Компания «РЕФФ Групп» предлагает услуги по осушке внутренней полости трубопроводов. Мы сокращаем время осушки и максимально быстро запускаем линию в производство, используя воздух, вакуум, азот. Оказание услуги по осушке с использованием азота (доосушка) сводит к минимуму риск образования взрывоопасной среды во внутренней полости трубопровода.

Что такое осушка и когда она необходима




После механического устранения воды из газопровода поршнями-разделителями на стенках труб, в микровпадинах может оставаться водяная пленка. При заполнении газом и последующей эксплуатации системы, оставшаяся влага приводит к образованию кристаллогидратов, в результате чего уменьшается пропускная способность системы. Поэтому после испытаний осушка трубопровода целесообразна даже в условиях отсутствия нормативных требований к ее проведению.

Работы проводятся с использованием одного из видов современных осушителей:
  • Абсорбционный осушитель
  • Вакуумный осушитель

Контроль процесса осушки трубопроводов производят по показаниям датчиков влажности воздуха (гигрометра), которые размещают в конце осушаемого участка системы.

Условия выполнения осушки

1
Осушка считается выполненной успешно, когда количество влаги в осушаемом газе не превысит уровня влаги в транспортируемом природном газе (около 20 г/м3 сухого газа).
2
Температура точки росы природного газа, перемещаемого по газопроводу, должна быть не выше -20°С, что соответствует относительной влажности среды во внутренней полости системы после осушки не выше - 4,4%.
3
Остаточная концентрация воздуха в смеси с природным газом в объеме осушенного трубопровода не должна превышать нижнего предела взрываемости (<5%).

Способы осушки

Продувка сухим воздухом

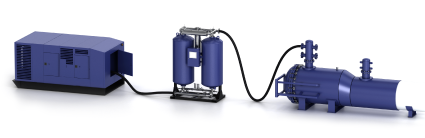

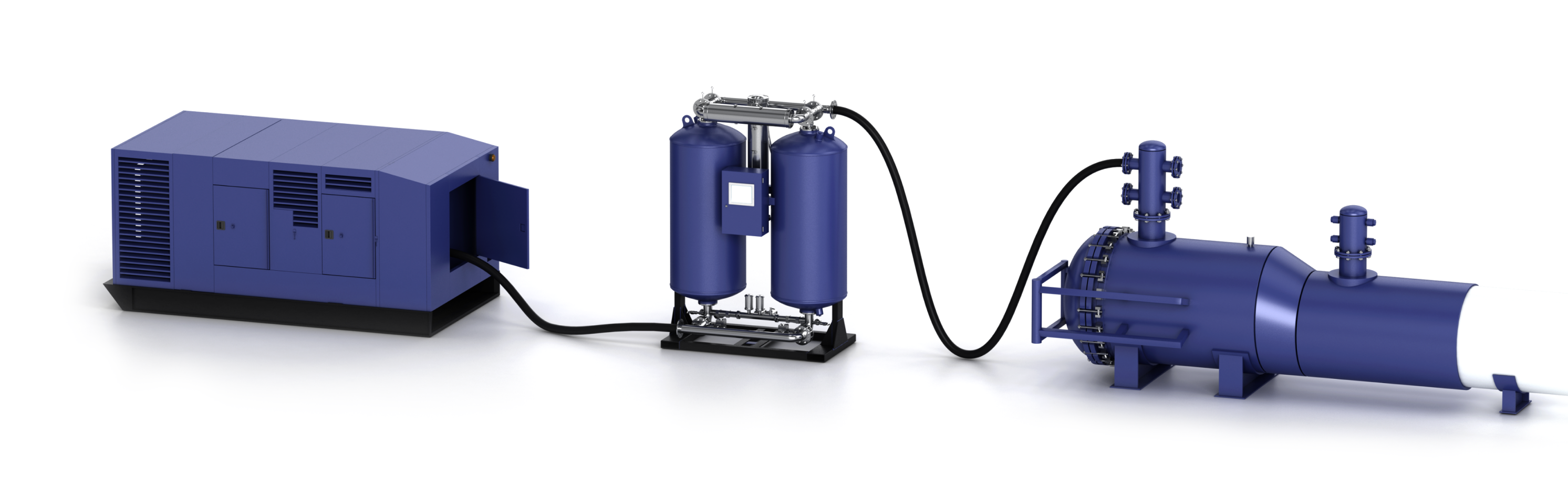

При данной технологии осушки к газопроводу подключают генераторы сухого сжатого воздуха. По
системе подается осушенный теплый воздух, который насыщается влагой и, таким образом, выводит ее
из трубопровода. Для ускорения процедуры осушки параллельно осуществляются пропуски
поролоновых поршней, которые ускоряют вывод избыточной влаги из внутренней полости
трубопровода. Возможность применения поролоновых поршней зависит от конструктивных
особенностей трубопровода. Осушение осуществляется секционно.
+
+
+

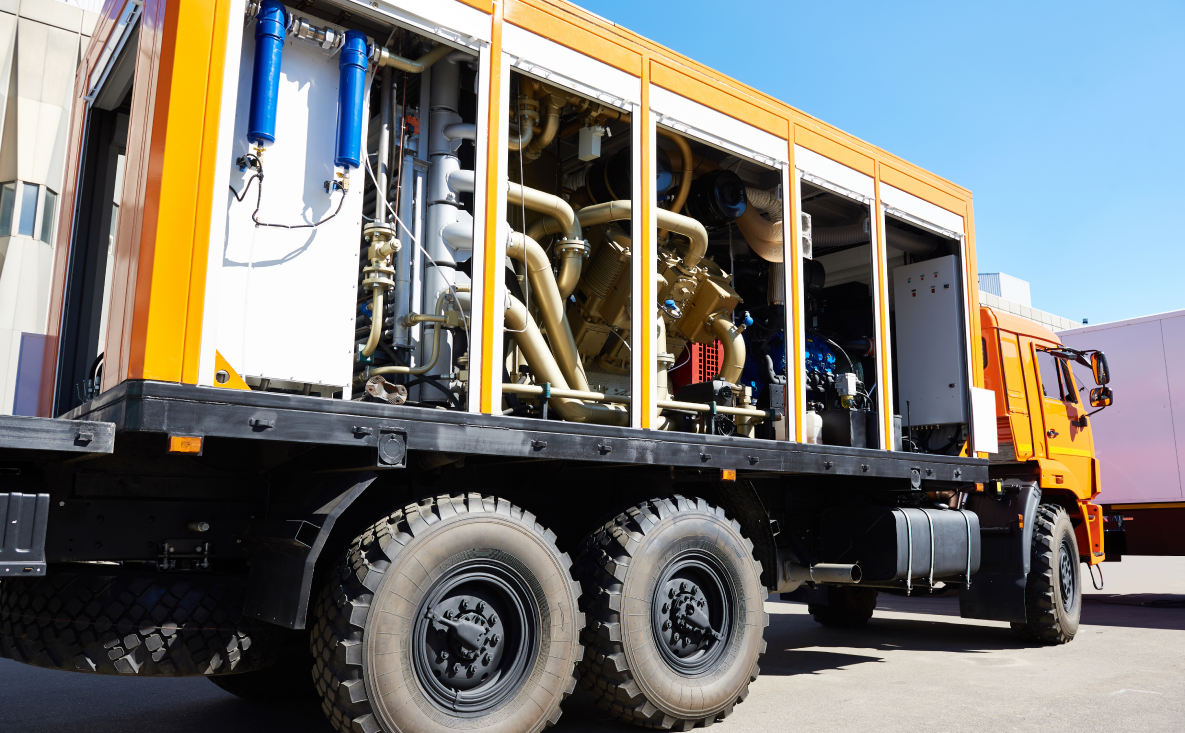

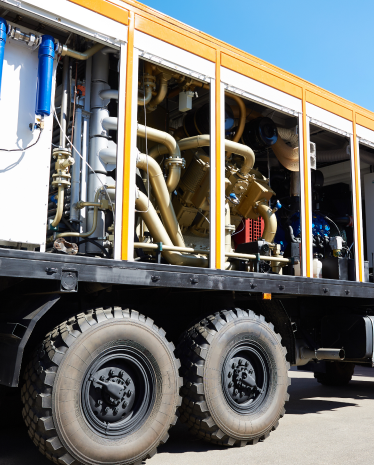

Винтовой компрессор

Применяется для непрерывной подачи сжатого воздуха пневматическим системам.

Адсорбционный осушитель воздуха

удаляет избыточную влагу, находящуюся в воздухе, основываясь на свойствах адсорбентов, впитывать большое количество воды.

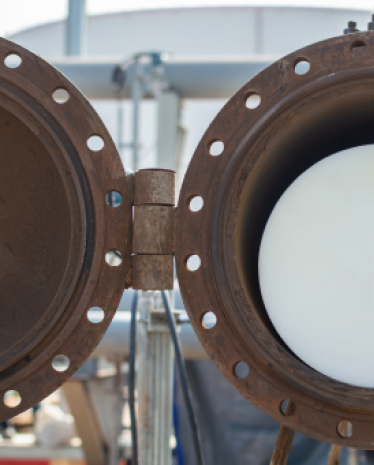

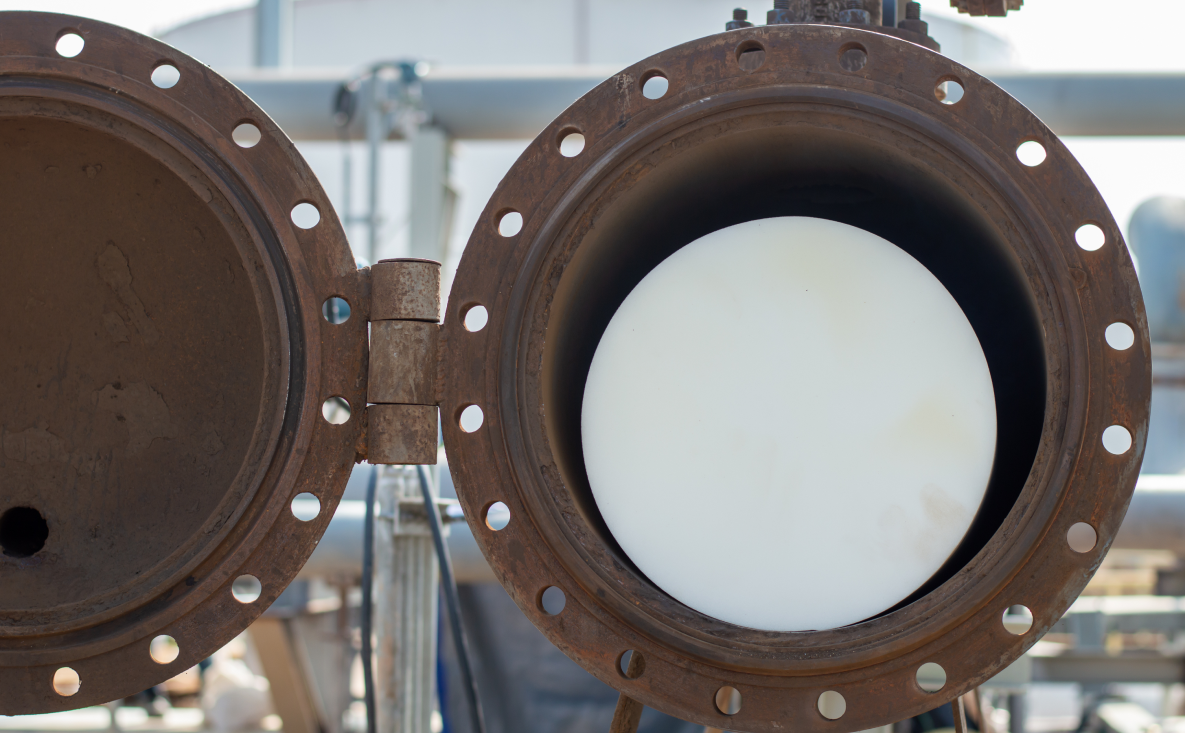

Временные камеры запуска/приема ВТУ

предназначены для смешивания и разделения в трубопроводе поточных сред и средств: жидкостных сред, скребков, разделителей, дефектоскопов и прочих временных устройств.

+ Достоинства и недостатки
  • Воздух – дешевая среда
  • Высокая скорость осушения.
- Недостатки
  • Остывание воздуха в процессе прохождения по трубопроводу, особенно в холодном климате, снижает его способность поглощать влагу.
  • Относительно малые участки осушения, что связано с ограничивающими факторами (падением температуры и давления по длине трубопровода).

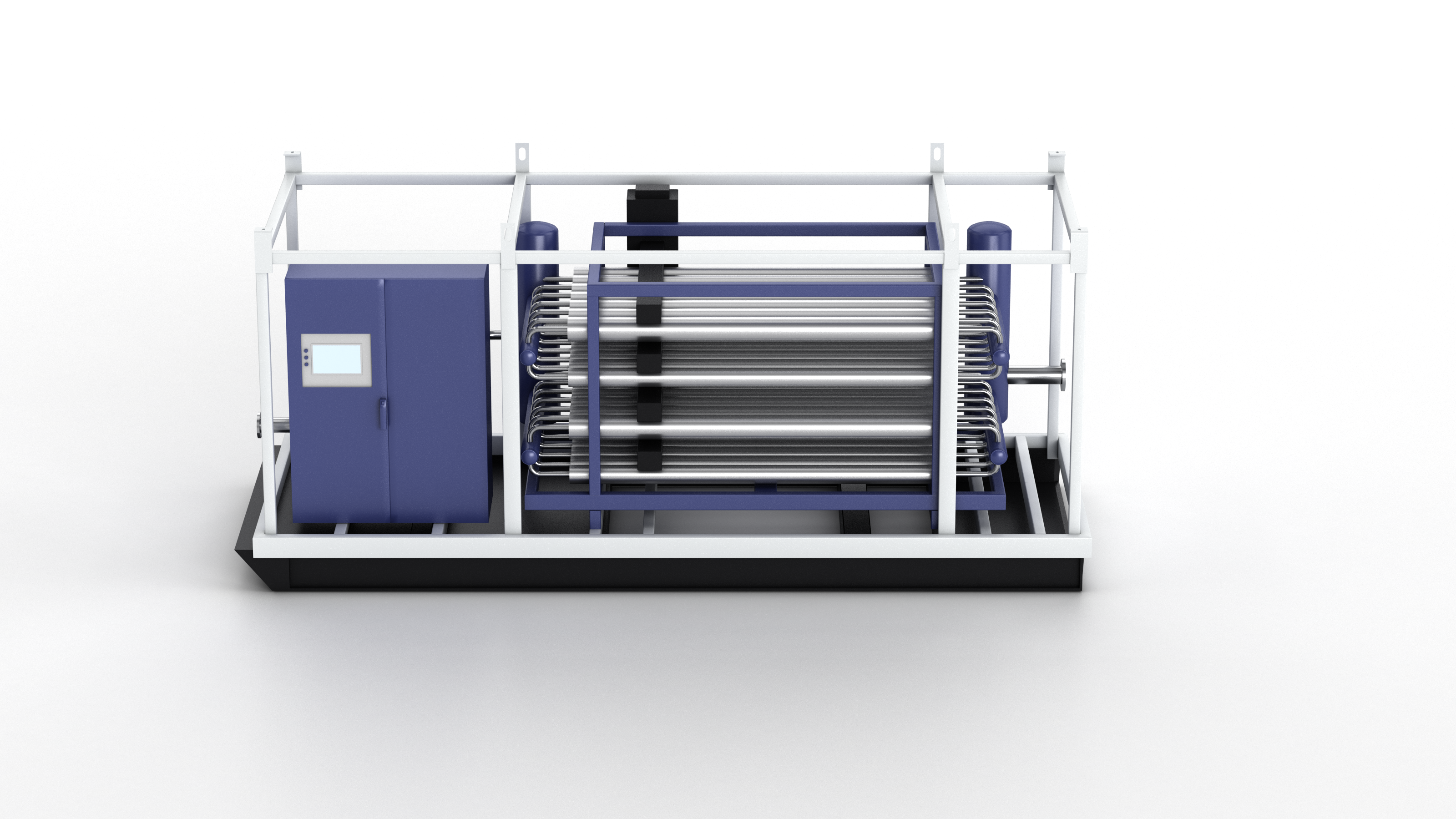

Вакуумная осушка




Трубопровод полностью герметизируют и откачивают воздух специальной вакуумной системой. Вода удаляется вместе с откачиваемым газом и испаряется при достижении давления паров во всем отсеченном объеме трубопровода.

Процесс вакуумной осушки включает
в себя три этапа:

  • 1-й этап : Снижение давления в трубопроводе, до
    давления испарения жидкости
  • 2-й этап : Испарение жидкости
  • 3-й этап : Финал сушки
+ Достоинства и недостатки
  • Метод оптимален для осушения протяженных участков магистрали (от 100 до 1500 км).
  • Возможна работа со сложными по конфигурации участками системы.
  • Компактное размещение вакуумного оборудования на одной раме.
  • Высокая степень осушения (минимум остаточной влаги в сравнении с другими методами)
- Недостатки
  • При расчете процесса требуется предварительно определить остаточное содержание воды в трубопроводе, чтобы оценить количество влаги, необходимой для удаления.
  • Вакуумную осушку невозможно проводить при отрицательных температурах окружающей среды

Азотирование





Данный метод можно назвать дополнительным (доосушка), поскольку продувка азотом используется, прежде всего, для инертизации систем. Таким образом, осушка при заполнении азотом полости газопровода — лишь одна из задач, решаемых в ходе этих работ.


+ Достоинства и недостатки
  • Поглощает большее количество влаги
- Недостатки
  • Метод более дорогой, в сравнении с продувкой воздухом, из-за необходимости использования азотной станции.



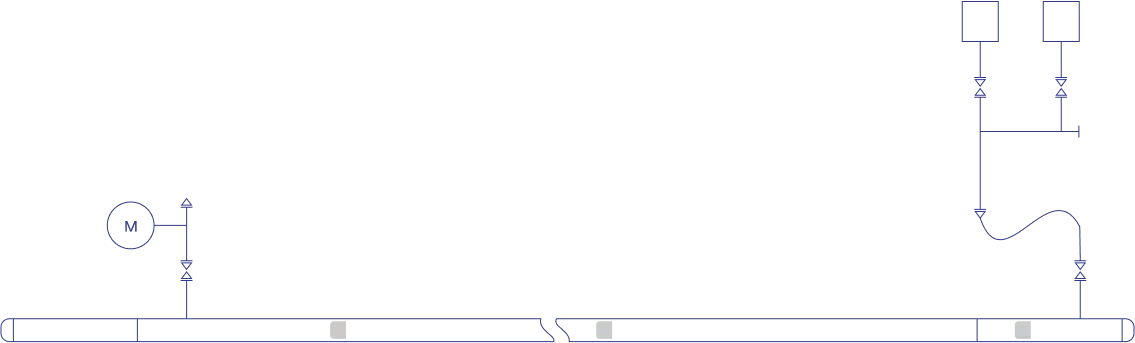

Типовая технологическая схема осушки участка сухим воздухом

– осушаемый участок ПТ
– установки осушки
– проточный гигрометр
– ВТУ
– гибкий шланг
– свечи
– пенополиуретановые поршни
+
+
+
+
+
+
+
+
+
