Испытания трубопроводов

Все трубопроводы, относящиеся, согласно действующих нормативов, к стальным технологическим, по окончанию монтажных и сварочных работ, термообработки, проведению первичного контроля качества сварных соединений, установки всех опор, подвесок и оформления соответствующей документации подвергают:
  • наружному осмотру,
  • испытанию на прочность и плотность,
  • испытаниям на герметичность с расчетом падения давления.
Испытания на прочность и герметичность газопроводов, нефтепроводов, трубопроводных систем газоперерабатывающих и нефтеперерабатывающих производств проводятся, как правило, по всей длине. Допускается проводить работы отдельными участками, при этом деление на участки проводится по согласованию с заказчиком.

Виды испытаний

Гидравлические испытания

Гидравлические испытания основной вид неразрушающего контроля, проводящийся с целью осуществления
испытаний на прочность и плотность трубопроводов и другого оборудования, работающего под давлением. В рамках
испытаний трубопроводы и другое оборудование, работающее под давлением, подвергаются эксплуатации в
экстремальных условиях с целью определения надёжности системы. При этом давление гидравлического испытания
может превышать рабочие показатели в 1,2-1,5 раз. Гидравлические испытания проводятся:
  • после изготовления оборудования или элементов трубопроводов, поставляемых на монтаж;
  • после монтажа оборудования и трубопроводов;
  • в процессе эксплуатации оборудования и трубопроводов.
+
+
+
+
+

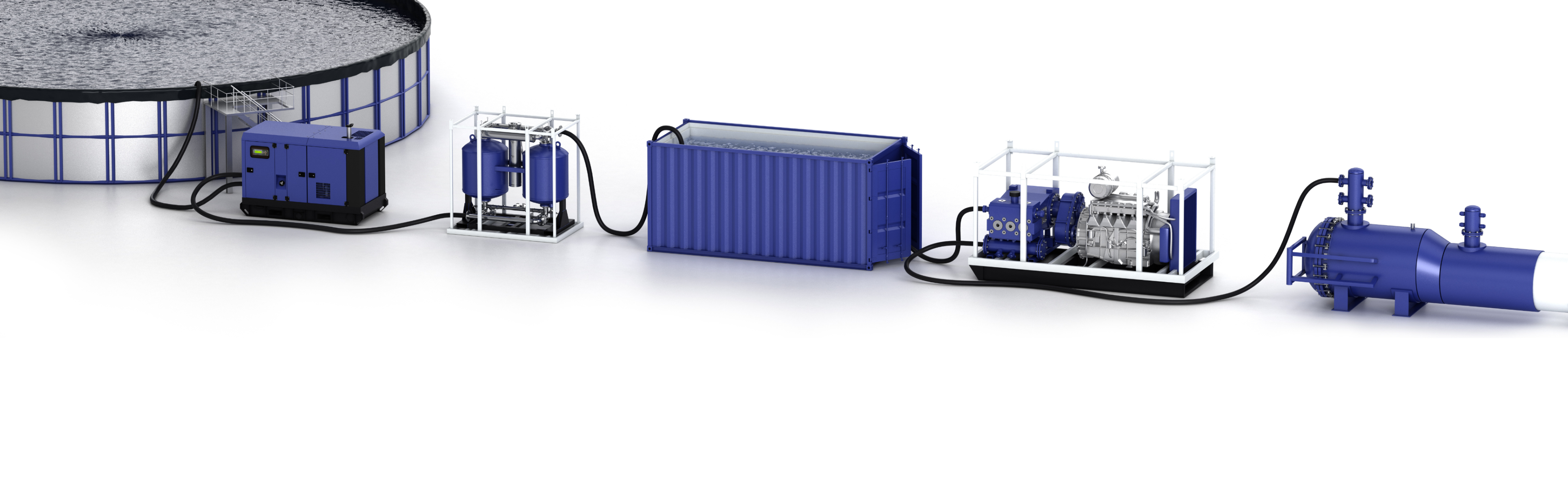

Насос заполнения

необходим для заполнения контура трубопроводов жидкостной средой.

Фильтр

предназначен для очистки жидкости, используемой в процессе проведения гидравлических испытаний.

Буферная (подпорная) емкость

используется для создания подпора жидкости, необходимой для корректной работы насосного оборудования.

Насос для опрессовки

предназначен для проверки под давлением систем трубопроводов и резервуаров.

Временные камеры запуска/приема ВТУ

предназначены для смешивания и разделения в трубопроводе поточных сред и средств: жидкостных сред, скребков, разделителей, дефектоскопов и прочих временных устройств.

Замена гидравлического метода на пневматический допускается, если:

1
несущие конструкции не рассчитаны
на заполнение системы водой;
2
температура окружающей среды ниже 0°С
и есть опасность промерзания отдельных
мест трубопровода;
3
применение жидкости недопустимо
по другим причинам.

Пневматическое испытание

Пневматическое испытание магистральных и промысловых трубопроводов проводится воздухом или инертным газом.

  • для систем, расположенных в действующих цехах;
  • для трубопроводов, проходящих на эстакадах, в каналах или лотках по соседству с действующими трубопроводами;
  • при испытательном давлении менее 0,4 МПа, если на трубопроводах есть арматура из серого чугуна.
  • для трубопроводов (на номинальное давление PN свыше 100 до 500) при условии дополнительного контроля этой процедуры методом акустической эмиссии.
  • В иных случаях, которые регламентируют замену гидравлического метода на пневматический.
+
+
+
+

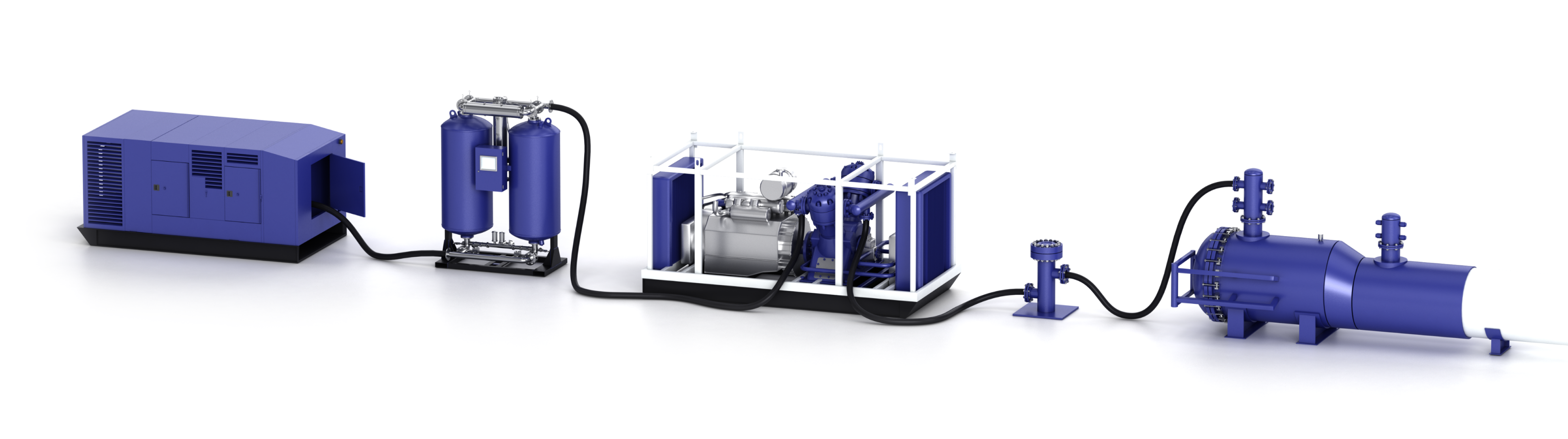

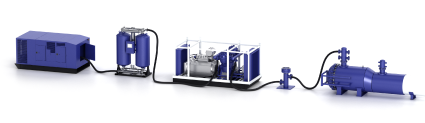

Винтовой компрессор

применяется для непрерывной подачи сжатого воздуха пневматическим системам.

Адсорбционный осушитель воздуха

удаляет избыточную влагу, находящуюся в воздухе, основываясь на свойствах адсорбентов, впитывать большое количество воды.

Поршневой компрессор (бустер)

применяется для сжатия и подачи воздуха или газа под давлением.

Временные камеры запуска/приема ВТУ

предназначены для смешивания и разделения в трубопроводе поточных сред и средств: жидкостных сред, скребков, разделителей, дефектоскопов и прочих временных устройств.

На герметичность

(тесты на утечки)

На герметичность (тесты на утечки). Испытаниям трубопроводов на герметичность
подвергаются стальные наружные газопроводы, газопроводы газорегуляторных
пунктов, внутренние трубопроводные системы промышленных производств после
завершения строительства или реконструкции.



Как выполняются данные
испытания в РЕФФ Групп

Гидравлические методы испытания трубопроводов

Заполнение
Гидравлические испытания

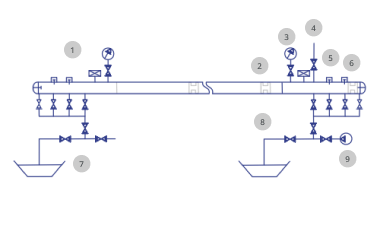

Вытеснение
– стопорные устройства
– манометр
– инвентарная камера пуска-приема ВТУ
– датчик давления и температуры
– патрубок для выпуска воздуха
– стопорные устройства
– резервуар-отстойник
– вода
– разделительные (очистные) поршни
– трубопровод
– инвентарная камера пуска-приема ВТУ
– резервуар-отстойник
– опрессовочный агрегат
– резервуар воды
– насос низкого давления
– наполнительные агрегаты
– источник воды
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
– стопорные устройства
– манометр
– инвентарная камера пуска-приема ВТУ
– датчик давления и температуры
– патрубок для выпуска воздуха
– стопорные устройства
– резервуар-отстойник
– вода
– разделительные (очистные) поршни
– трубопровод
– инвентарная камера пуска-приема ВТУ
– резервуар-отстойник
– опрессовочный агрегат
– резервуар воды
– насос низкого давления
– наполнительные агрегаты
– источник воды
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
– стопорные устройства
– разделительные (очистные) поршни
– манометр
– датчик давления и температуры
– патрубок для выпуска воздуха
– стопорные устройства
– резервуар-отстойник
– трубопровод
– компрессор
+
+
+
+
+
+
+
+
+

Пневматические испытания трубопроводов

– заглушка
– свечи
– трубопровод
– датчик давления
– кабель к вторичным приборам контроля давления и температуры
– вторичные приборы контроля давления и температуры
– датчик температуры
– шлейф к выносному манометру
– манометр
– компрессорные установки для испытания трубопровода
– шлейф к компрессорным установкам
– стопорные устройства
– инвентарная камера запуска ВТУ
+
+
+
+
+
+
+
+
+
+
+
+
+
+
